Máquina de vidrio de sellamiento automático robótico de aislamiento certificado CE para personalización

Name: Máquina de vidrio de sellamiento automático robótico de aislamiento certificado CE para personalización
Brand: Máquina de vidrio de sellamiento automático robótico de aislamiento certificado CE para personalización
SKU: Máquina de vidrio de sellamiento automático robótico de aislamiento certificado CE para personalización
Rating: 4.6 (116 reviews)

Detalles del producto

Lugar de origen: China.

Certificación: ISO 9001

Condiciones de pago y envío

Cantidad de orden mínima: 1 conjunto

Tiempo de entrega: Tiempo de entrega en temporada alta: 1-3 meses fuera de temporada Tiempo de entrega: dentro de los 1

Condiciones de pago: LC, T/T, D/P, PayPal, Western Union, Pago de pequeñas cantidades, Gram de dinero

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Lo más destacado:

Tipo de máquina de bordado de vidrio:	No	Número de cabeza de molienda:	No
Condición:	Nuevo	Servicio postventa:	1
Paquete de transporte:	película protectora	Marca registrada:	GM
Origen:	China.	Código del SH:	8464201000
Capacidad de la fuente:	20 juegos/mes	Garantización:	1
El tipo:	cadena de producción de cristal aislador	Certificación:	CE
Estructura:	Válvulas de acoplamiento	Sistema de control:	PLC
Tipo de lavadora de vidrio:	No	Personalización:	Disponible. Solicitud personalizada

Tipo de máquina de bordado de vidrio:	No
Número de cabeza de molienda:	No
Condición:	Nuevo
Servicio postventa:	1
Paquete de transporte:	película protectora
Marca registrada:	GM
Origen:	China.
Código del SH:	8464201000
Capacidad de la fuente:	20 juegos/mes
Garantización:	1
El tipo:	cadena de producción de cristal aislador
Certificación:	CE
Estructura:	Válvulas de acoplamiento
Sistema de control:	PLC
Tipo de lavadora de vidrio:	No
Personalización:	Disponible. Solicitud personalizada

Máquina de vidrio de sellamiento automático robótico de aislamiento certificado CE para personalización

Con un contenido de aluminio superior a 0,9 g/m2
línea de producción de vidrio

1. MODELO: Línea de producción automática de vidrio aislante inflable Modelo GM-ZKX3360 Vidrio laminado interior y exterior)
2.Especificación general

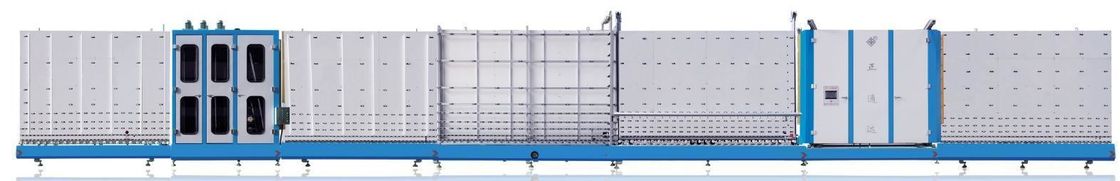

Insulating Glass Production Line, Insulating Glass Automatic Sealing Robot Glass Machine, Processing in Doors and Windows

(El diagrama esquemático es sólo para referencia y no sirve de base para la aceptación).

Descripción general del producto

Parte de carga de vidrio: Equipada con un sistema automático de identificación de la superficie de la película, la cinta transportadora se detendrá automáticamente cuando la superficie de la película no se coloque correctamente.
Todo el cuerpo de la lavadora está hecho de acero inoxidable 304. El motor es accionado de forma independiente y el interior es accionado por un rodillo de goma integral.Según el grosor del vidrio de limpiezaEl cuchillo de aire está hecho de aleación de aluminio. El viento es fuerte y duradero.3 juegos de 6 pinceles de alta calidad hacen que el vidrio sea más limpio y brillanteLos tipos de vidrio que pueden procesarse: vidrio blanco, plata simple, doble plata y triple plata baja-e; la máquina de limpieza está equipada con un dispositivo automático de retrolavado.
La sección de transportador tiene un diseño de haz de servidor hueco, que es seguro, preciso e inofensivo.
La sección de posicionamiento del marco de aluminio adopta un diseño de haz de servo hueco, un dispositivo de posicionamiento de alta precisión integrado y la profundidad del pegamento se puede ajustar libremente.La sección de prensado de placas adopta un sistema de servo de alta precisión y coopera con el marco de prensado de placas después del recocido y la conformación para garantizar la precisión del prensado de placas.Cuando se utilice el inflado automático dentro del tablero, detecta automáticamente la longitud del vidrio y ajusta automáticamente el área de la sección de inflado para evitar el desperdicio de gas inerte y es altamente eficiente y ahorra energía.
De acuerdo con los diferentes requisitos de los clientes, se puede lograr la producción de láminas desiguales, láminas iguales y vidrio aislante de tres vidrios y dos cavidades.
La configuración estándar consta de las siguientes partes:

Sección superior (rueda de transferencia resistente al desgaste, rueda de respaldo anti-marcado)
Sección de limpieza y secado (carrocería de acero inoxidable 304, estructura de transmisión independiente, cuchillo de aire de aluminio patentado, detección LOW-E).
las secciones de transmisión (diseño de servo haz hueco) las secciones de transmisión dobles.
Sección de posicionamiento del marco de aluminio (diseño especial, posicionamiento preciso).
Pieza de unión externa (adecuada para vidrio extra grande, vidrio hueco recortado).
Máquina de prensado y inflado de tabletas todo en uno (servo estructura de prensado de tabletas, diseño de posicionamiento fijo de cuatro esquinas de alta resistencia, prensado e inflado).
Sección de transmisión (rueda de transmisión resistente al desgaste, rueda de respaldo anti-marcado).

Parámetros modelo HP-3360

Punto de trabajo	Parámetro
Las dimensiones	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
() Tamaño máximo del vidrio que puede hacer	Las demás partidas de los demás materiales
El vidrio inflable más grande que se puede procesar	Las demás partidas de los demás materiales
Tamaño mínimo del vidrio que puede procesarse	Cuadro de las medidas 1 y 2
El espesor del vidrio del Singe puede lavarse	4 mm -40 mm
Tamaño mínimo del vidrio que puede procesarse	15 mm - 60 mm
Forma de vidrio	El mismo tamaño rectangular
Velocidad máxima de limpieza	4 a 8 m/min
Velocidad de transmisión	0-30 m/min.
Peso máximo del vidrio	250 kg/m
método de control	Pantalla táctil
El cepillo	6 PCS
El poder	35kw, 380V (50HZ)
Entrada de cableado externo	10M²cable, interruptor de circuito 63A (5 cables)

Detalles de la configuración principal

No	Punto de trabajo	El original/ Marca
1	PLC	Los Estados miembros de la UE
2	Pantalla táctil	Los Estados miembros de la UE
3	Conversor de frecuencia	Los Estados miembros de la UE
4	En el brazo	Francia / Schneider
5	En el brazo	Francia / Schneider
6	Contactor de CA	Francia / Schneider
7	Contactor de CA	Francia / Schneider
8	fuente de alimentación de conmutación	Francia / Schneider
9	el relé
10	Interruptores fotoeléctricos	Coreano / Ultránicos
11	La válvula electromagnética	Taiwán / Yadeke
12	el cuello de botella	Francia / Schneider
13	Segundo cambio de velocidad	Francia / Schneider
14	Cambiador de pie	Francia / Schneider
15	Interruptor de parada de emergencia	Francia / Schneider
16	Bomba de agua	China/Jinlong
17	cilindro de la puerta de viento	Taiwán / Yadeke
18	El cepillo	Lana resistente a las altas temperaturas
19	De caucho	Las demás materiasel caucho
20	Motor de engranajes	China.
21	Motor de prensado de placas	LS L Corea del Sur/ L
22	cilindro de transmisión combinada	Taiwán / Yadeke
23	el triple	Taiwán / Yadeke

PATENTAción

Esta patente de modelo de utilidad revela un mecanismo de inflación automático en la placa de sección prensada de una línea de producción de vidrio aislante.
El modelo de utilidad incluye una placa de inflación con una boquilla de inflación en la parte inferior,y un mecanismo de accionamiento de tornillo que impulsa un lado de la placa de presión delantera para abrir y formar un cierto ángulo con la placa de presión trasera.
*La nueva barra de tornillo de la placa frontal inflable de nuestra compañía se abre y tiene una estructura a prueba de polvo patentada.
*Reconocimiento automático patentado de la estructura de caminar basado en una cortina de aire de sellado de tamaño de vidrio;
*La vaso de succión activa automáticamente el modo de ahorro de gas de acuerdo con el tamaño del vidrio.
*Estructura patentada para el control instantáneo de la presión alta y baja de acuerdo con el tamaño del vidrio, modo eficiente y de ahorro de gas.
Ventajas:Conveniente para el control automático, alta eficiencia de producción, integración interna y externa, resolviendo el problema de la baja eficiencia de producción del llenado manual de argón.El controlador de movimiento garantiza que el contenido de argón del vidrio aislante sea ≥85% (nueva norma nacional GB/T11944-2012)., norma europea EN1279)

Sobre la lavadora de vidrio

(El diagrama esquemático es sólo para referencia y no sirve de base para la aceptación)

Modelo: GM-QX3360
Acuerdo general

La configuración estándar consta de las siguientes partes:
1Sección de carga (rueda de transmisión resistente al desgaste, rueda de respaldo anti-marcado), 1 motor
2Sección de limpieza y secado (carrocería hecha de acero inoxidable 304, estructura de transmisión independiente, cuchillo de aire de aluminio patentado, detección LOW-E), calefacción de agua 6 cepillos,9 motores (8 motores en la parte superior de la forma 6 motores de cepillado, hay un motor de transmisión a la izquierda y a la derecha, 1 ventilador), equipado con tratamiento de agua por ósmosis inversa y 2 bombas de agua.
3.Sección de transmisión (rueda de transmisión resistente al desgaste, rueda de respaldo anti-marcado) sección de transmisión doble, 2 motores (un vidrio pequeño puede almacenar 2 piezas,el vidrio grande cambia automáticamente a 1 pieza)
4.Sección de posicionamiento del marco de aluminio (diseño especial, posicionamiento preciso), 2 motores (1 servomotor, 1 motor de transmisión)
5.Sección de espera de la transmisión (rueda de transmisión resistente al desgaste, rueda de respaldo anti-marcado), 2 motores de transmisión (el vidrio pequeño puede almacenar 2 piezas, el vidrio grande cambia automáticamente a 1 pieza)
6.Máquina de prensado y inflado de tabletas todo en uno (servoprensado, diseño de posicionamiento fijo de cuatro esquinas de alta resistencia, servoprensado y cargado, 5 motores (1 servoprensado,1 servomotor de elevación, 1 servomotor de sellado, ventilador de flotación de aire 1)
7.Sección de transmisión (rueda de transmisión resistente al desgaste, rueda de respaldo anti-marcado), 1 motor de transmisión.

Punto de trabajo	Datos obtenidos
Tamaño máximo de vidrio puede lavar	3300 mm x6000 mm
Tamaño mínimo del vidrio que puede procesarse	350 mm x Las demás:
El vidrio de espesor único puede lavarse	4 mm - 18 mm
Forma de vidrio	Vidrio plano
Velocidad máxima de limpieza	4 a 8 m/min
Velocidad de transmisión	0-30 m/min.
Peso máximo del vidrio	250 kg/m
método de control	Pantalla táctil
Lavadora Cepillo	6 piezas
Motores para cepillos	6 motores
motor de transporte	2 (uno a la izquierda, uno a la derecha)
El poder	35kw, 380V (50HZ)
agua filtro	2 tanques
Entrada de cableado externo	10 63A (5) 10 M²un interruptor de circuito de alambre 63A (5 cables)

Línea de sellado de vidrio aislante totalmente automática

El modelo: Se aplicarán las siguientes medidas:35
En el caso de los En el caso de las empresas
Insulating Glass Production Line, Insulating Glass Automatic Sealing Robot Glass Machine, Processing in Doors and Windows

Resumen general

Adopta el sistema de control de bus servo japonés Yaskawa, la tecnología es madura y el funcionamiento es estable y confiable.
La máquina de sellado adopta un funcionamiento independiente de cuatro etapas. Cuando la longitud del vidrio es mayor de 1,75 metros, toda la sección está conectada. Cuando la longitud del vidrio es inferior a 1,75 metros, la máquina de sellado se conecta a la máquina de sellado.cada sección funciona de forma independiente para maximizar la velocidad de pegamento.
El sistema electrónico de proporción se utiliza para controlar la proporción de mezcla de pegamento, que es fácil de ajustar y la proporción es precisa.Es especialmente adecuado para el pegado de vidrio de pared de cortina de alta eficienciaEl pegamento se ajusta automáticamente de acuerdo con el ancho del pegamento y la profundidad de la cantidad de pegamento, y puede satisfacer las necesidades de pegamento de ancho de tira de aluminio de 6A a 27A.
La entrada y la salida son transportadas por servomotores completos, que tienen una gran capacidad de carga y una alta eficiencia de transmisión.El vidrio pegado se extrae por un sistema de transmisión especialmente diseñado de cadenas de tanques, que puede centrarse automáticamente de acuerdo con el grosor del vidrio para evitar el pegado.
El vidrio de tres cámaras y el vidrio de dos cámaras se pueden sellar en uno, y el pegamento se puede aplicar limpia y rápidamente.
Tipos de pegamento aplicables: pegamento de polisulfuro de dos componentes o sellador de silicona y pegamento estructural de silicona.
Adopción de controlador de movimiento y sistema operativo de pantalla táctil, operación simple y operación estable.
Mide automáticamente el grosor de las tiras de aluminio, ajusta automáticamente los datos de pegado y tiene funciones humanizadas para resolver el problema de la producción automatizada de pedidos a granel.
El dispositivo automático de recorte de esquinas aplica automáticamente pegamento para corregir las cuatro esquinas mientras se aplica el pegamento.y las esquinas son hermosas y prácticas.

La configuración estándar consta de las siguientes partes:

Sección de transmisión X 4 (cadena del tanque especialmente diseñada para evitar el desgaste)
Cucharas de succión (Festool)
Consola (sistema de control inteligente hombre-máquina)
Sistema de control de sellado (Yaskawa, Japón)
Motor de sellado (múltiples patentes, diseño innovador en la industria)
Sistema de suministro de pegamento para placas de presión (opciones simples y dobles disponibles)

Parámetro

Punto de trabajo	Datos obtenidos
Dimensiones de la máquina	La longitud de la banda es igual a la longitud de la banda.
Tamaño máximo del vidrio	Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo.
Tamaño mínimo del vidrio	Las demás medidas de seguridad:
espesor del sellador	2 mm -15 mm
espesor del producto acabado de vidrio aislante	12 mm - 60 mm
espesor del vidrio de cristales	3 a 15 mm
Velocidad de sellado	4-40 / ((6A,5mm)) 4 - 40m/min
Velocidad de transmisión	Cadenas
Peso de la carga	3 000 kg/m
Temperatura ambiente de sellado	Entre 15 y 40 oC
Método de control	Pantalla táctil
Fuente de gas	6 Bar, 2,0 M/min
El poder	20kw, 380V (50HZ)
Entrada de cableado externo	10 cables 63A cortador ((5 cables)

Detalles de la configuración principal

Motor y accionamiento por servo

- No, no es así.	Sección 1	Marca
1	Conducción del servomotor	- ¿ Qué?
2	Conducción del motor paso a paso	Las de Shenzhen
3	Pantalla táctil de 10,4 pulgadas	Taiwán Wei Lu
5	Controlador de movimiento	- ¿ Qué?
6	Modulo de control por control automático	- ¿ Qué?
7	Conversor de frecuencia	- ¿ Qué?
8	Aparatos eléctricos de baja tensión	El Sr. Schneider
9	Interruptores fotoeléctricos	Corea Autonics

Componentes neumáticos

- No, no es así.	Sección 1	Marca
1	La válvula electromagnética	Yadeke de Taiwán
2	Cucharas de aspiración al vacío	Festo, Alemania
3	Generador de vacío	Festo, Alemania
4	Válvula reductora de presión de precisión	SMC Japón SMC
5	Válvula eléctrica proporcional	SMC Japón SMC
6	Separador de niebla de aceite	SMC Japón SMC

Las demás máquinas y aparatos para la fabricación de piezas metálicas

- No, no es así.	El término	Especificación	El material	Marca y origen	Modelo
1	Deslizamiento lineal	HGW 25CC	Procesamiento de alta frecuencia	El nombre de la empresa	El HSR25
2	Deslizamiento lineal	HGW 15CC	Procesamiento de alta frecuencia	El nombre de la empresa	Z2-25 × 50
3	Rodamientos de bolas de ranura profunda	6202		China Harbin	LMEK25L
4	Rodamiento lineal de brida cuadrada extendida	LMEK25LUU		China

Parámetros

Sección 1	DATAs
Velocidad de sellado	4 a 40 m/min
Tamaño mínimo del vidrio	Se aplicará el procedimiento siguiente:
Tamaño máximo del vidrio	Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II.
Presión del aire	0.5-0.8MPa
Potencia total	9.4 kW
Demencia de la máquina	9800×1600×3400 mm ((L×W×H)

Ventajas

1.No hay requisitos técnicos para el personal, siempre y cuando puedan operar la máquina, ahorra mano de obra.uno para poner las tiras huecas de aluminioSi necesitas manejar el tamiz molecular, puedes añadir otro trabajador.
2.La eficiencia del pegado es alta, y 600 metros cuadrados de pegado pueden completarse cada día.
3El pegamento se aplica de forma uniforme y completa, con una calidad garantizada y un buen sellado.
4Para aislar el vidrio con diferentes espesores, no es necesario introducir el tamaño. El pegamento se puede aplicar directamente y automáticamente. Es fácil de operar y ahorra tiempo.Esto resuelve la dificultad de automatizar la aplicación de pegamento en la industria de puertas y ventanas.

Especialeselevadorpara vidrio aislante

El número de unidad es el número de unidad.
Acuerdo general

Insulating Glass Production Line, Insulating Glass Automatic Sealing Robot Glass Machine, Processing in Doors and Windows

(El diagrama esquemático es sólo para referencia y no sirve de base para la aceptación.)

Parámetros

Punto de trabajo	Datos
Duración de las vías	Con una longitud de diámetro igual o superior a 10 mm
Alturas de las columnas	Las medidas de ensayo se aplicarán a las medidas de ensayo de las categorías siguientes:
Presión del suministro de aire	0.5-0.8Mpa
Ángulo de rotación izquierdo y derecho	90°
Elevación vertical	1 000 mm
Copo de succión	6PCS
Método de funcionamiento	Válvula de interrupción manual

Resumen general

Esta máquina es un equipo profesional para manejar vidrio.
Adecuado para el manejo de vidrio aislante, vidrio templado, pared de cortina de vidrio y otros tipos de vidrio.

Bomba de vacío recargable de corriente continua con una capacidad de carga máxima de 500 kg

Los componentes neumáticos son de Taiwan Airtac. La calidad es estable y la presión es de 0,6-0,8Mpa

Puede lograr 0-90 °, 0-180 ° volteando y manejando vidrio, y 0-360 ° manejo giratorio.

Insulating Glass Production Line, Insulating Glass Automatic Sealing Robot Glass Machine, Processing in Doors and Windows

Fabricamos horno de templado de vidrio, máquina de bordado de vidrio, máquina de corte de vidrio, máquina de lavado de vidrio, máquina de perforación de vidrio.Tenemos un servicio y tecnología perfectos después de la venta.¡Ponte en contacto conmigo si tienes alguna petición!

Tags:

Productos similares

Máquina de cristal aislador de la producción

Horno para laminar vidrio

Máquina que pule con chorro de arena de cristal

Máquina del corte del vidrio

Perforadora de cristal

LAVADORA DE CRISTAL

Máquina que bisela de cristal

Máquina de afilamiento de cristal

horno de temple de cristal

Las demás

Máquina de vidrio de sellamiento automático robótico de aislamiento certificado CE para personalización

Línea de producción de vidrio aislante de superintervalo vertical automático máquina de bordado de vidrio

Máquina para la fabricación de vidrio para aislamiento de vidrio/máquina de lavado de vidrio de doble vidrio

Línea de producción de vidrio aislante totalmente automático con certificación CE para una alta productividad

Máquina de fabricación de vidrio de doble capa totalmente automática controlada por PLC para aislamiento de vidrio

Línea de producción de vidrio aislante con función de inflación automática para ventanas y puertas de doble vidrio

Máquina de sellado automático de vidrio para la línea de producción de vidrio aislante en puertas y ventanas

Tipo de máquina de bordado de vidrio No línea de producción de vidrio aislante totalmente automática

Línea de producción de vidrio aislante con máquina de vidrio vertical automática de doble cara

Máquina de vidrio aislante automático vertical para vidrio de doble capa
