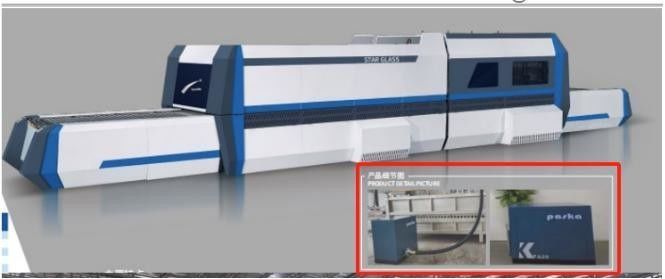

Horno de templado de vidrio plano con máquina de sistema de convección de vórtice completo

Descripción del equipo

1.1 Breve introducción
El horno incluye mesa de carga, sección de calefacción¡Vórtice! ¿Qué quieres decir? sistema de convección de aire forzado en la parte superior y inferior del hornoSe utiliza para la fabricación de vidrio templado plano para muebles, electrodomésticos, vidrio de arquitectura, etc.

1.2 Tabla de carga
La mesa de carga está compuesta por rodillos cubiertos de caucho y una cuerda de Kevlar.el vidrio se transportará automáticamente a la entrada del horno, donde estará en posición lista para entrar en el horno y los rodillos dejarán de moverseEnviará el vidrio al horno una vez que el sistema de control de la computadora dé la orden de entrada.

1.3 Sección de calefacción
La estructura de la sección de calefacción es de tipo caja de doble capa cubierta con material termo-aislante.Dentro de la sección hay un sistema de transporte con rodillos de cerámica resistentes a altas temperaturasLos elementos de calefacción y las placas de radiación se instalan en la capa superior y en la capa inferior de esta sección.El elemento de calefacción está constituido por una parte integrada con una resistencia de tipo espiral erigida sobre una parte cerámicaCuando el vidrio va a entrar en el horno, la puerta delantera de la sección de calefacción se abre los rollos de la mesa de carga y la sección de calefacción se mueven al mismo tiempo.Cuando el vaso esté en el horno,, la puerta delantera se cerrará y el vidrio de los rodillos se moverá hacia adelante y hacia atrás a la distancia calculada por el sistema de control automáticamente, de modo que el vidrio se caliente uniformemente.La parte superior se puede levantar para el mantenimientoLos elementos de calefacción están en matriz.

1.4 Está lleno.Vórtice forzadosistema de calefacción por convección
Usamos el ventilador de convección Vortex En la parte superior, hay conductos de convección en espiral del sistema de calefacción por convección con modelo de leptospira.en el proceso de trabajo de producción, la cámara de calefacción se peina tanto con la convección del abanico de vórtice y la radiación.se puede activar el control del compresor y cuando sólo se pretende procesar vidrio flotante transparente sólo se puede adoptar radiación para el procesamiento.
Ponemos el ventilador de vórtice al lado del horno en lugar de encima, este sistema es fácil de mantener y ahorrar energía.

1.5Sección de paso
La tecnología de paso se utiliza para producir 4-5 mm. Basándose en el uso de la técnica de tipo de paso, puede ahorrar la potencia de instalación y reducir el consumo de energía.No es necesario abrir el soplador más grande después de la sección de pasoSe puede ahorrar casi el 60% de energía de la extinción,


1.6 Sección plana de apagado/enfriamiento
Las secciones de aleación y la lámina de acero están remachadas en frío para evitar la deformación de la soldadura térmica, asegurando efectivamente la totalidad de la planitud en la superficie de aire de extinción.La apertura racional de la boquilla y la disposición del orificio de aire garantizan que el vidrio se enfríe de manera uniformeLos apagadores superiores e inferiores se combinan con el enlace y los accionamientos individuales, que pueden controlar realmente la altura racional para la boquilla de aire de los apagadores.Combinado con el control de equilibrio de la cantidad de aire superior e inferior, la parte superior y inferior de los cristales pueden alcanzar una radiación térmica óptima, de modo que se asegure la planitud del vidrio de templado.

1.7 Tabla de descarga
La mesa de descarga es similar a la mesa de carga. Cuando el vidrio se transporta al final del transportador, los rodillos se detendrán, y el vidrio se puede quitar a mano, o por un robot,si está disponible en la fábrica del cliente.

1.8Sistema de control

Las partes técnicas

Alcance del suministro

1. --Mesa de carga
2. --Sección de calefacción (horno) con sistema de convección de ventilador superior
3. --Sección de acondicionamiento y refrigeración
4. --Mesa de descarga
5. - Sistema de soplado

6.-- Sistema de control

Consumo de energía

- ¿ Por qué?:


Productividad:

Varios tipos de vidrio

1.Vídeo teñido
2.Vídeo con patrones
3.Vídeo para serigrafía
4.Vídeo flotante transparente
5.Vídeo de bajo contenido de hierro
6Baja el vidrio.
7Vidrio revestido suave

Alcance del suministro

Mesa de carga
Sección de calefacción (horno) con sistema de convección de ventilador superior
Sección de extinción y enfriamiento
Tabla de descarga
Sistema de soplador
Sistema de control

Estructura del equipo y norma de fabricaciónLas fotos
